低辐射玻璃係台玻引进德国 Von Ardenne 公司最先进的真空溅射镀膜设备及技术,在台湾所生产的高性能低辐射玻璃。以真空溅射方式,将玻璃表面溅镀多层不同材质镀膜。其中镀银层对红外线光具高反射功能,即高热阻绝;镀银层下之底层镀膜为二氧化锡 (SnO2) 抗反射镀膜,用以增加透光率;镀银层上镀膜为镍铬合金(NiCr)金属隔离镀膜,用以保护银镀层功能,最顶层镀膜为二氧化锡(SnO2) 抗反射镀膜,主要功用是保护整体镀膜层,藉以达到现代建筑玻璃所注重的高透光率、低反射率、高热阻绝与环保节能的要求。



特性:


.对波长380nm至780nm的可见光波段有着
 高透视率,不致因玻璃对可视光的高反射率而
 产生严重的反眩光公害。
.太阳光中可见光透入室内多,且颜色自然,採
 光佳,减少室内灯具的使用,节省能源。
.对红外线光有较高之反射率 (波长780
 ~3000nm),尤其是对长波长之红外线 (波长
 3000nm以上),几乎是全反射,阻断大量热
 源进入,使室内觉得凉爽,达到冬暖夏凉的效
 果。

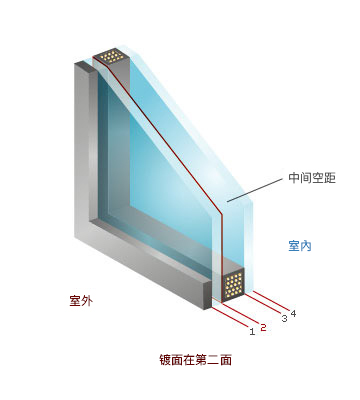

低辐射双层玻璃构造图



产品种类:

.TSE
.TDE
.TTE
.PLE
.PDE
.PTE

使用及维护之注意事项:

.Low-E 双层玻璃表面勿贴隔热纸,避免热割裂现象发生。
.在海拔 1000 公尺以上高地使用时,因内部压力有调整的必要性,事前请洽本公司做个案讨论。

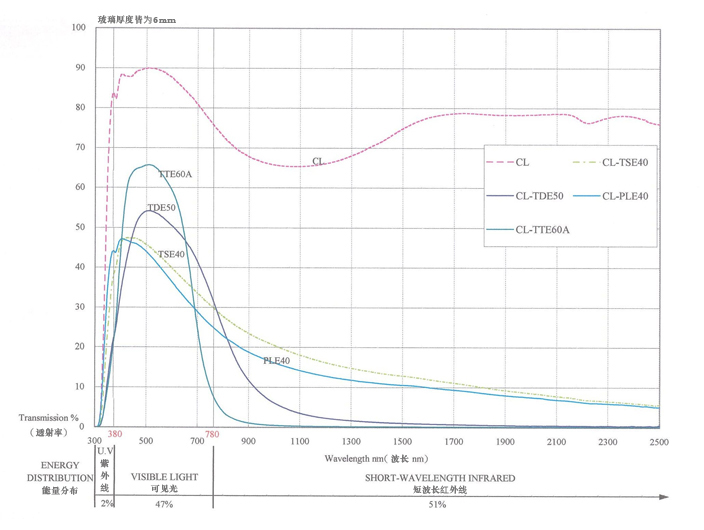

不同镀膜在太阳光谱中透射率之比较:

规格:

.厚  度:3 ~ 19mm
.最大镀膜尺寸:130"x 236" (3300mm x 6000mm)
.最小镀膜尺寸:14"x 30" (350mm x 750mm)
.低辐射双层玻璃最大尺寸:118"x 236" (3000mm x 6000mm)(强化)

设计及施工之注意事项:

.因Low-E金属镀膜接触大气易起不良反应而必须于极短时间内密封或加工为双层玻璃,无法单片使用。
.Low-E双层玻璃之辐射率为0.02 ~ 0.11,一般未镀膜玻璃辐射率为0.84。
.亚热带、热带区域镀膜面安装于#2面可隔热 (由建筑物外侧往内数);寒带区域使用镀膜面安装于#3面可保温 (由建筑物外
 侧往内数)。
.金属框的设计排水性要良好,避免因积水而导致玻璃变质起雾。
.设计Low-E镀膜作胶合时,其U值(热传导率)较大,热绝缘效果较差。
.要辨明Low-E涂层面,除了本公司在Low-E玻璃上会有标记外,检验Low-E玻璃,可用打火机测出涂层位置。一般玻璃表
 面层反射之火燄呈黄色,而Low-E镀膜层反射呈粉红色或蓝色,由此可简易找出涂层之位置,避免造成错误之安装,而影
 响隔热效果。


台玻低辐射双层玻璃 高性能绿建材(节能玻璃)
TG-IL(CL-TDE60#2+CL)(6+12AS+6)mm
遮蔽係数 Sc 值(夏季) 0.313
遮蔽係数 Sc 值(冬季) 0.306
可视光反射率 0.1562
可视光穿透率 0.5075
台玻低辐射双层玻璃 高性能绿建材(节能玻璃)
TG-IL【LM(S.CL+S.CL-TDE60#4)+S.CL】【(6+1.52+6)+12AS+8】mm
遮蔽係数 Sc 值(夏季) 0.302
遮蔽係数 Sc 值(冬季) 0.296
可视光反射率 0.2123
可视光穿透率 0.5430



台玻低辐射双层玻璃 高性能绿建材(节能玻璃)
TG-IL(F.GR-TDE78#2+CL)(8+12AS+8)mm
遮蔽係数 Sc 值(夏季) 0.326
遮蔽係数 Sc 值(冬季) 0.315
可视光反射率 0.0871
可视光穿透率 0.5299


PDE 双银低辐射玻璃简介

PDE 为可强化的离线双银 LOW-E 玻璃,尺寸有大板如 3300mm×2743mm 及超大板如 6000mm×3300mm,颜色可分为银蓝色、蓝色、浅蓝色、深蓝色、绿色等。

PDE 与在线 LOW-E 的比较:

1. PDE 有较佳的低 U 值
2. PDE 有较佳的低遮蔽係数
3. 颜色丰富
4. 性能比较(如下表格)

Product Name
品名
VT %
可见光透过率
U-Value
U - 值
W/m2k
SC
遮蔽系数
低辐射 PDE 双层玻璃
(6+12A.S.+6)
53 1.64 0.34
在线 (Low-E) 玻璃
(6+12A.S.+6)
63 2.2 0.62

※影响建筑物节能主要因素为U-值与SC,由表中可明显看出PDE玻璃之节能效果。

TPS低辐射玻璃

TPS、传统铝条 U值比较

1. 以 IL(CL-TDE78#2+CL)(6+12A.S.+6)作为比较基础。
2. 玻璃尺寸设为 1000mm×1000mm。
3. Uwindow 为考虑边框效应的玻璃整体 U 值(尺寸越大影响效应越小)。

变化万千的 TPS 玻璃

台玻低辐射双层玻璃性能数据表下载

台玻建筑用镀膜玻璃加工流程示意图下载




应用实绩:


南苑国际大楼

宜华国际观光旅馆

中国信託金融园区
宁波 台北 台北
透明胶合热控单银低辐射双层玻璃 优白遮阳低辐射热处理增强胶合双层玻璃 双银低辐射热处理增强双层玻璃


美丽华百乐园 中钢集团总部大楼 日本山形县教育会馆
台北 高雄 日本
透明单银低辐射强化双层玻璃 灰色双银低辐射强化双层玻璃 透明单银低辐射双层玻璃

台中国际机场航站   国泰A3置地广场 台北企业总部
台中 台北 台北
透明钛基低辐射複层玻璃 优白双银低辐射强化双层玻璃 蓝色双银低辐射热处理增强胶合双层玻璃


海安中洋豪生大酒店 东莞环球经贸中心
南通 东莞
超白金色单银低辐射中空玻璃 自洁净单银低辐射中空玻璃
